Mapa de tomas y propuesta
Arriba, el nuevo Idilio: tres renders hechos sobre fotos con la cámara calibrada y la memoria de cada pieza con sus medidas. Debajo, el plano con las 27 fotos situadas en planta y el modelo 3D del local con medidas reales, que es la base de todo lo anterior.

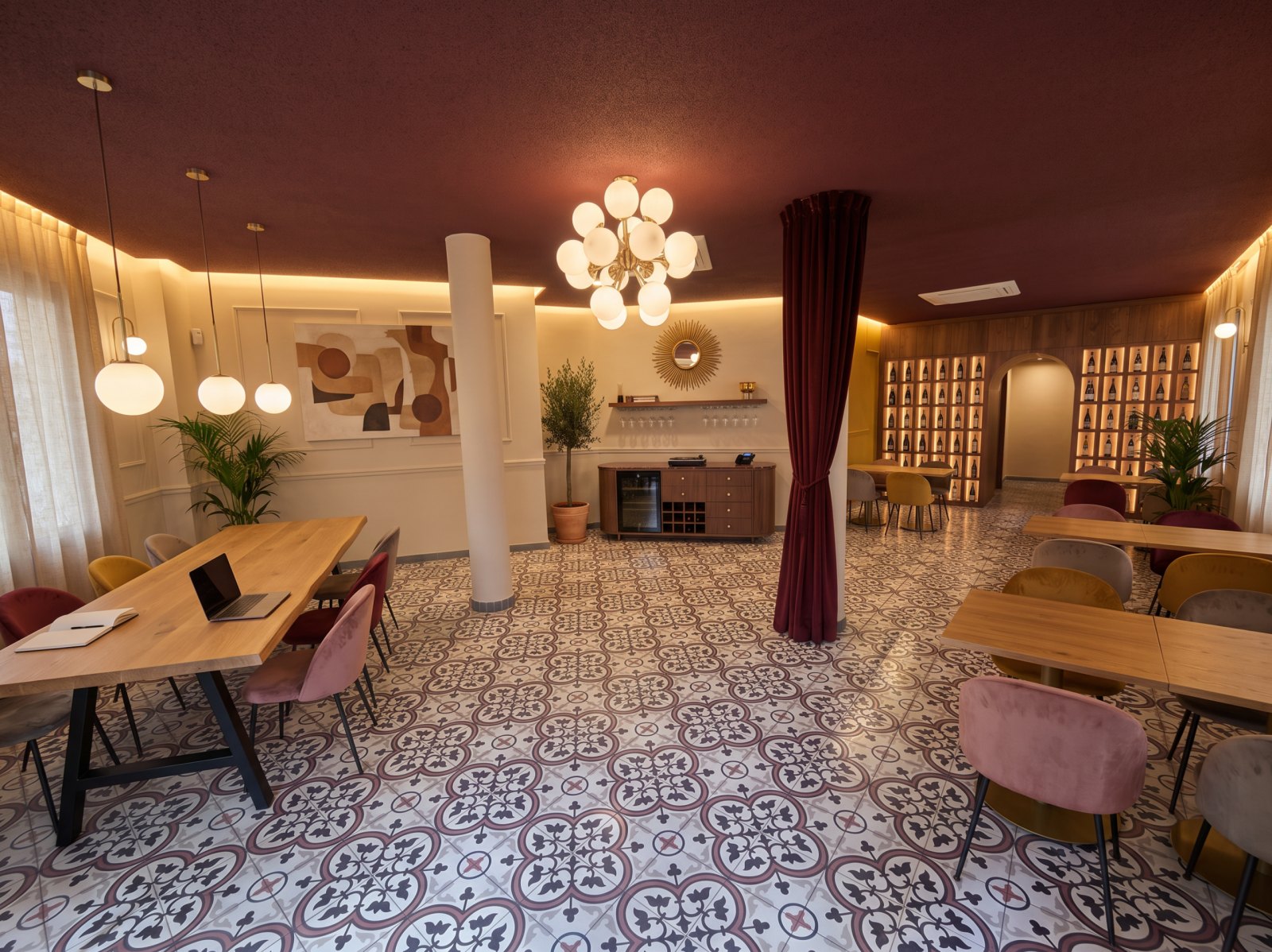

El nuevo Idilio

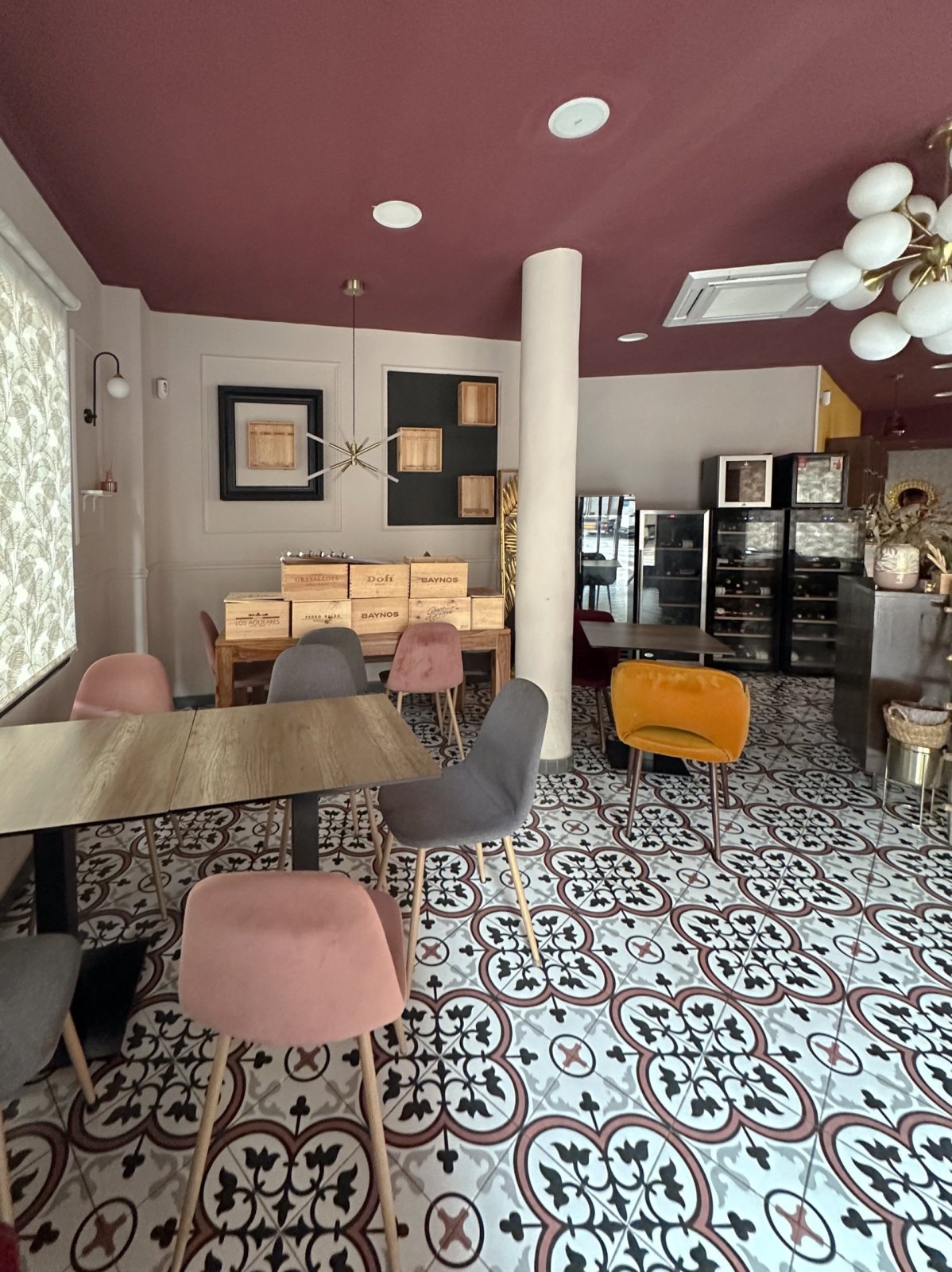

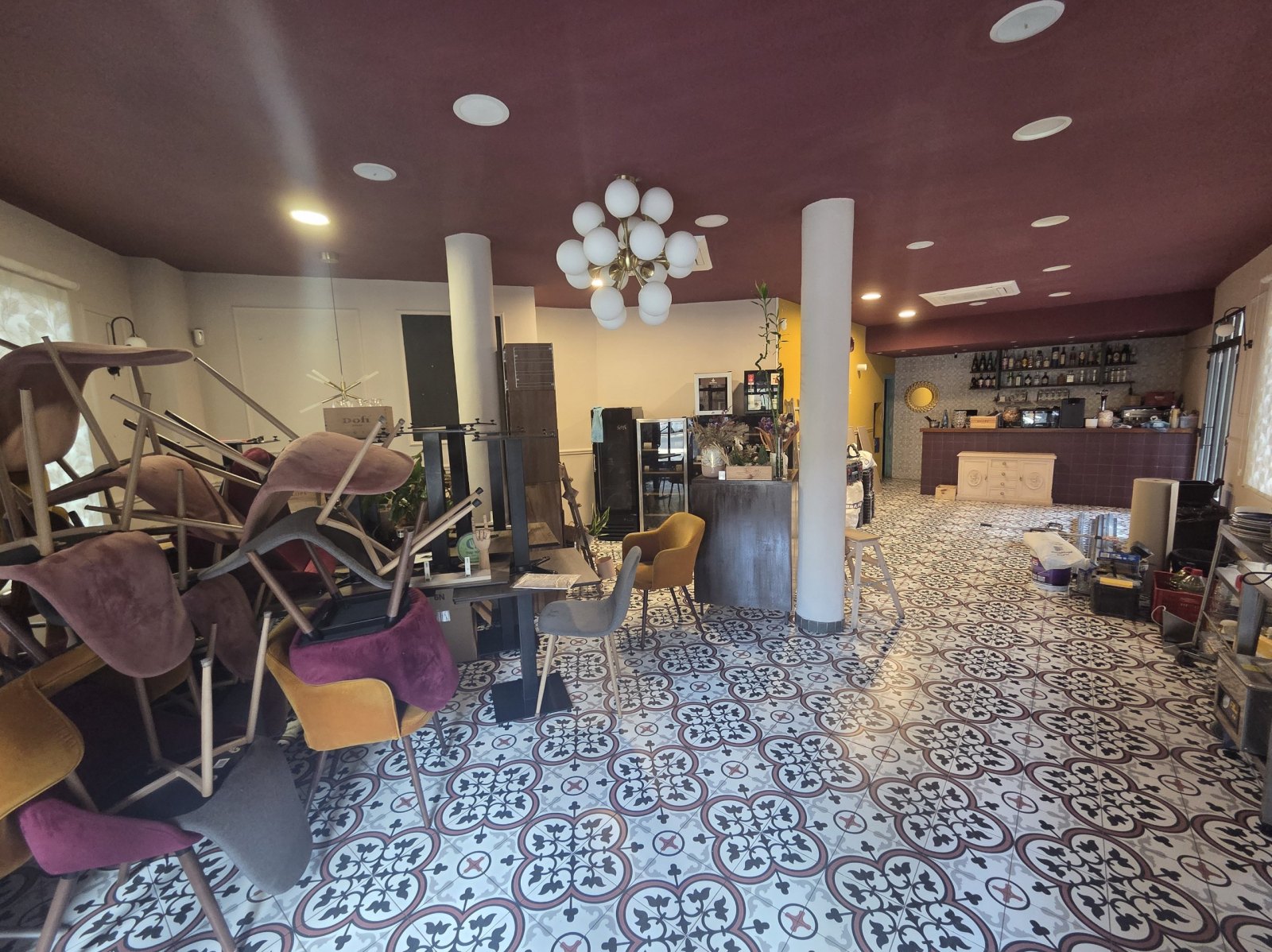

Muros, pilares, huecos, techo, climas y suelo están donde están hoy, al píxel. Cada pieza nueva se ha dibujado primero en el modelo 3D con su medida y se ha proyectado en la foto antes de renderizar. Arrastra sobre cada imagen para compararla con el estado actual.
HoyPropuesta
HoyPropuesta
HoyPropuesta
Piezas y medidas
| Pieza | Medida | Dónde y cómo |
|---|---|---|

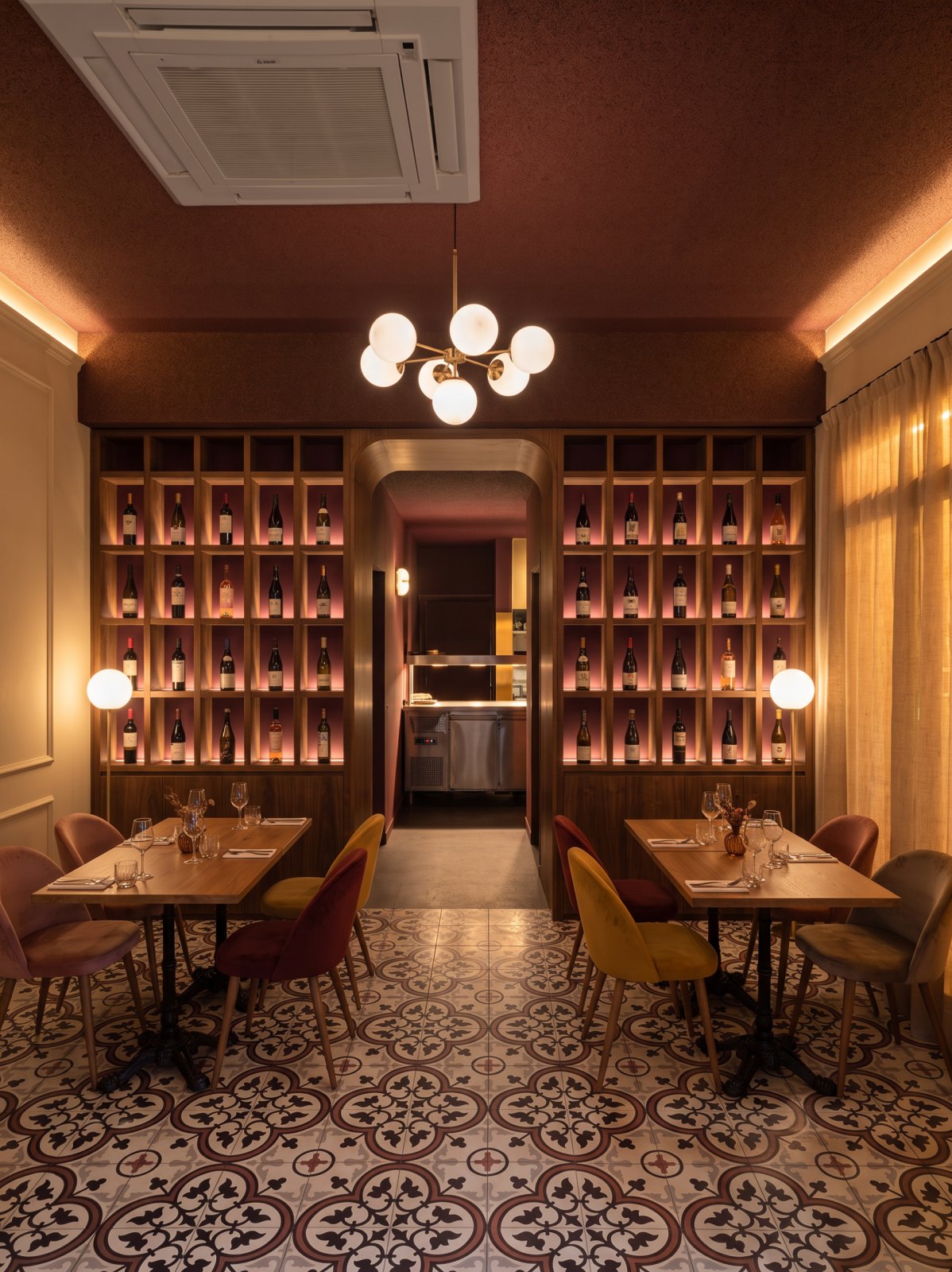

| Muro de vinos | 2 × 1,50 + paso 1,06 h 2,46 · fondo 0,35 | De muro a muro (y 0 a 4,05), con la cara en x 3,56: alineada con el borde del cajón del techo, que queda encima. Nogal. Cada tramo tiene 6 × 5 nichos de 0,25 × 0,36 con una botella de pie y su LED a 2700 K: 60 botellas iluminadas. Zócalo cerrado de 0,45 con puertas. |
| Paso de servicio | 1,06 × 2,46 · r 0,20 | Centrado (y 1,50–2,56), con las esquinas de arriba redondeadas y el canto forrado de nogal. Desde la sala solo se ve un pasillo corto y el pase. |
| Detrás del muro | x 1,79–3,21 | Lo que hoy es barra y trasbarra pasa a zona de servicio: pase caliente nada más salir de la cocina, neveras y almacenaje. No se ve desde la sala. |
| Cómoda-recepción | 2,00 × 0,55 · h 1,05 | Contra el muro de 2,21, junto a los aseos. Nogal con los extremos redondeados y encimera de mármol rojo. Frente en tres partes: vinoteca de 0,62 con puerta de vidrio ahumado, cajones de 0,70 con pomo de latón, y vinilos y botellero de 0,68. Encima, tocadiscos, TPV y lámpara de globo. LED bajo el zócalo para que parezca flotar. |
| Balda de copas y espejo | 1,80 × 0,25 a 1,62 espejo Ø 0,60 a 2,32 | Botellas encima y copas colgadas debajo. El espejo de sol dorado se reaprovecha. |
| Mesa compartida | 3,00 × 1,00 · 10 plazas | A la izquierda nada más entrar por el chaflán, paralela al ventanal lateral (centro x 12,59 · y 4,90). Roble macizo aceitado de 5 cm sobre dos caballetes de acero negro. Con 1,00 m de ancho hay sitio para portátil y papeles a los dos lados. |
| Colgantes | 3 globos Ø 0,30 a 1,70 | Sobre la mesa compartida, uno cada 1,00 m, de vidrio opal con varilla de latón. |
| Mesas de 4 | 6 × 0,80 × 1,40 | Donde marca el plano: A1–A4 junto a la fachada (y 0,77) y B1–B2 delante del muro amarillo (y 3,29). Roble y pie de fundición negro. |
| Cortina de teatro | 2,83 m · suelo a techo | Terciopelo vinotinto de P1 a la esquina amarilla, recogida en P1 con alzapaño. |
| Ventanas | visillo suelo–techo | Lino natural con LED cálido oculto en el hueco: desde la calle brillan y llaman la atención; dentro no se ve la fuente y no deslumbran. |
| Techo | corcho proyectado | El mismo granate. Sin downlights. Foseado perimetral con LED indirecto a 2700 K. Se mantienen los dos climas. |
| Paredes y arte | cuadro 1,10 × 1,40 | Todo pintado en arena cálida, con las molduras tono sobre tono; el muro amarillo pasa a ocre mostaza. Un solo lienzo abstracto en tierras, centrado en el muro de aseos. |
| Sillas y plantas | sillas actuales | Las de terciopelo que ya tiene el local, mezclando rosa, burdeos, mostaza y gris. Kentias en las esquinas, olivo en maceta de barro y potos en la balda. |
Paleta
Corcho proyectado granate, mate.
Arena cálida, molduras tono sobre tono.
Ocre mostaza.
Muro de vinos, cómoda y balda.
Mesas.
Cortina de teatro.
Encimera de la cómoda.
Globos, apliques y lámpara de bolas.

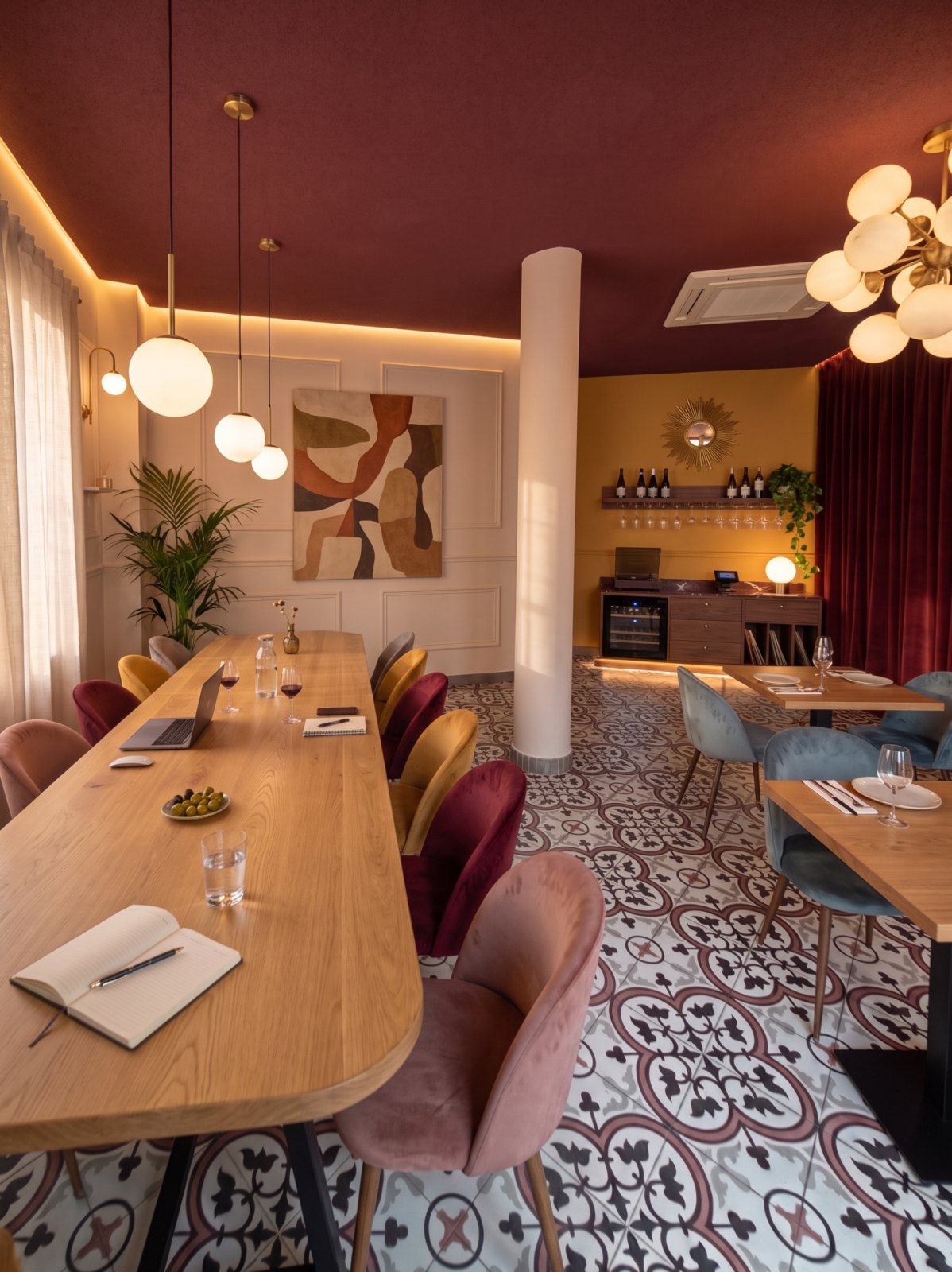

Tolerancias: en la entrada la cámara está justo en la cabecera de la mesa compartida, así que la mesa sale del cuadro por abajo y el render la corta unos 25 cm antes que el diseño. Las jambas del paso del muro de vinos caen a menos de 5 cm de su cota. El resto de piezas coincide con su trazado del modelo a menos de 10 px.
Modelo 3D del local
Muros, huecos, pilares, cajón del techo y elementos fijos, en metros y desde la esquina interior de la fachada eje 1 con el muro oeste. La planta sale de las cotas del plano y las alturas de las fotos. Para comprobarlo, he proyectado el modelo sobre cuatro fotos con su cámara calibrada: encaja con un error medio de menos de 10 px.
Archivo del modelo con muros, huecos, alturas y las 4 cámaras: modelo-el-idilio.json

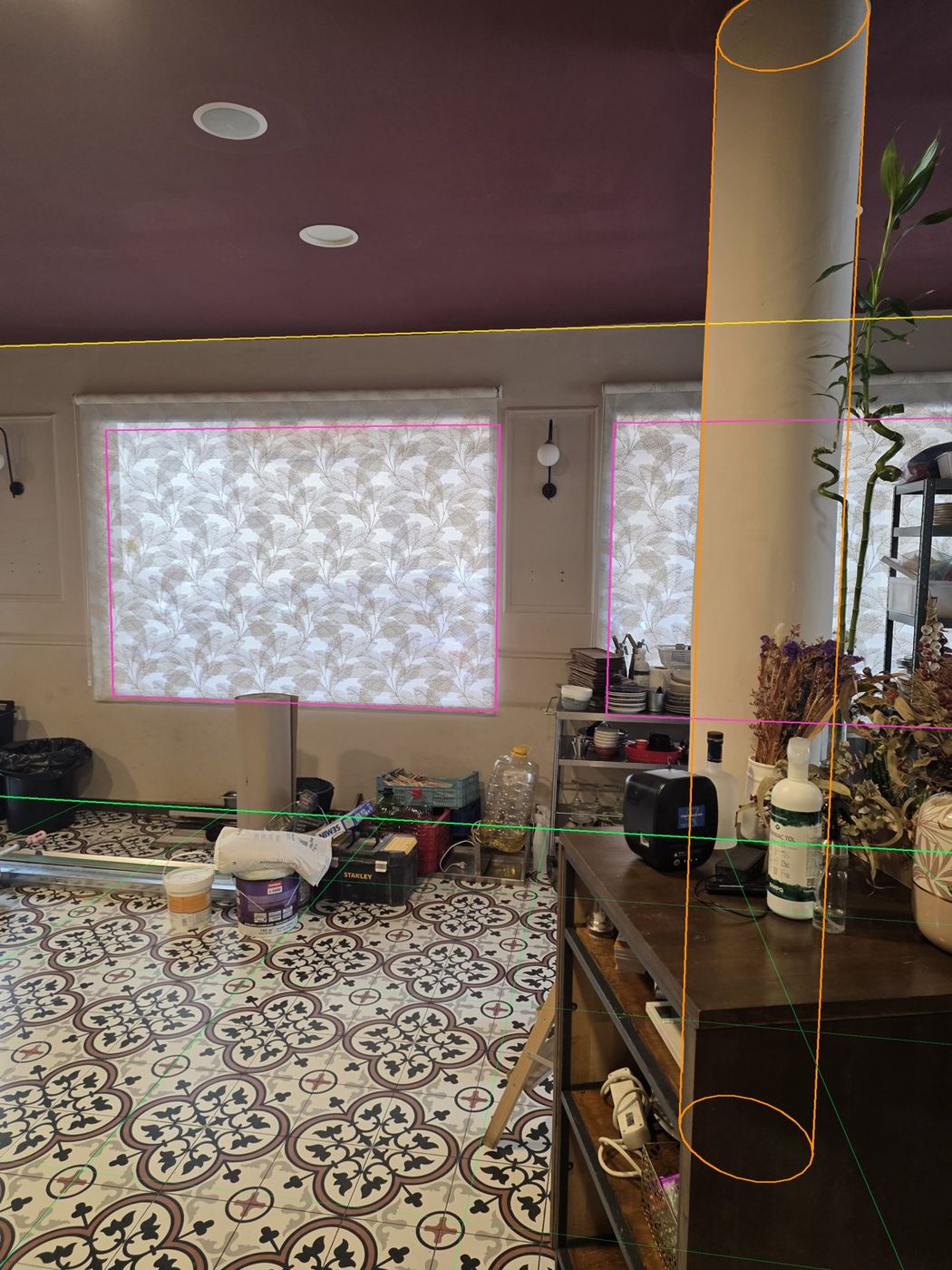

Comprobación: el modelo proyectado sobre las fotos
Amarillo: encuentro muro–techo · verde: muro–suelo · cian: aristas verticales · magenta: huecos · naranja: pilares · blanco: cajón · azul: barra y clima. En la ficha de cada foto calibrada se puede alternar entre la foto, el modelo y la propuesta.
Criterios para todos los renders
Se mantiene el porcelánico hidráulico actual. El dibujo se repite cada 0,49–0,50 m, alineado con la fachada.
El mismo granate, con acabado de corcho proyectado. Se quitan los downlights.
Solo lámparas de bolas setenteras y LED oculto en foseado, indirecto, a 2700 K.
De teatro, terciopelo rojo vinotinto, de suelo a techo, desde P1 hasta la esquina amarilla (2,83 m).
Cómoda setentera de nogal de 2,00 × 1,05, sin pijerío: vinoteca, cajones y vinilos; tocadiscos y TPV encima; copas colgadas en la balda.
Donde está la barra, de lado a lado y con el paso en medio. Cada botella en su nicho iluminado. Detrás, servicio y almacenaje.
Más simple y elegante: se mantienen las molduras, pintado tono sobre tono y una sola obra.
3,00 × 1,00 m, a la izquierda nada más entrar, ancha para trabajar sobre ella. 10 plazas.
Visillo de lino retroiluminado en lugar del estor de hojas. Plantas en las esquinas y en la parte alta.
Puntos a confirmar
- La mesa A1 queda delante de la puerta de 1,56 de la fachada
En el plano, la mesa A1 ocupa x 4,62–5,42 y la puerta x 3,71–5,27, así que 0,65 m de mesa y dos sillas caen frente a las hojas. ¿Esa puerta se usa como acceso? Si solo se abre en verano, puede valer. Si se usa, conviene correr la fila A unos 0,6 m hacia el chaflán.
- ¿El cajón del techo se queda y va en corcho?
En los renders se mantiene: el muro de vinos sube hasta su cara inferior (2,46 m) y el cajón lleva el mismo corcho granate.
- ¿Qué se hace con la barra actual?
Queda detrás del muro de vinos. Se puede aprovechar como pase caliente y apoyo, o desmontarla para ganar sitio para neveras.
- ¿Se reforma el bloque de aseos?
El acceso entre muros mide 1,05 m. Las puertas actuales son blancas de cuarterones (N20).
- Formato de baldosa
El dibujo se repite cada 0,49–0,50 m. ¿La pieza es de 25 × 25 (y el dibujo ocupa 2 × 2 piezas) o de 50 × 50?
- ¿Desde dónde está hecha la foto de la cocina (F7)?
Sigue colocada a estima.
Resuelto con las fotos nuevas
- Altura libre de 2,90 m. Cajón sobre la barra a 2,46 m, que cubre x 1,79–3,56: es justo la futura área de trabajo.
- Pilares de Ø 0,35 en la posición del plano, comprobados en tres fotos.
- Huecos de fachada: vidrio de 0,73 a 2,34 m y cerco de la puerta a 2,46 m.
- Puerta de cocina de 0,71 × 2,10 m y pasaplatos de ≈0,40 × 0,65 m, en el muro amarillo.
- Posición de los dos cassettes de clima y de la lámpara de bolas.
- Los módulos ⊚ del plano pasan a ser el muro de vinos, con la cara alineada con el borde del cajón (x 3,56) y 2,46 m de alto.
- Lámparas: se mantiene la de bolas entre P1 y P2 y se añaden tres globos sobre la mesa compartida.
Cotas de referencia
| Elemento | Cota | Procedencia |
|---|---|---|
| Altura libre suelo–techo | 2,90 m | Medida en N4, N14 y N17 (coinciden ±3 cm) |
| Cajón sobre barra | 2,46 m · x 1,79–3,56 | Medida en N14 y N4 · descuelgue de 0,44 m · cubre toda la profundidad, de y 0 a 4,05 |

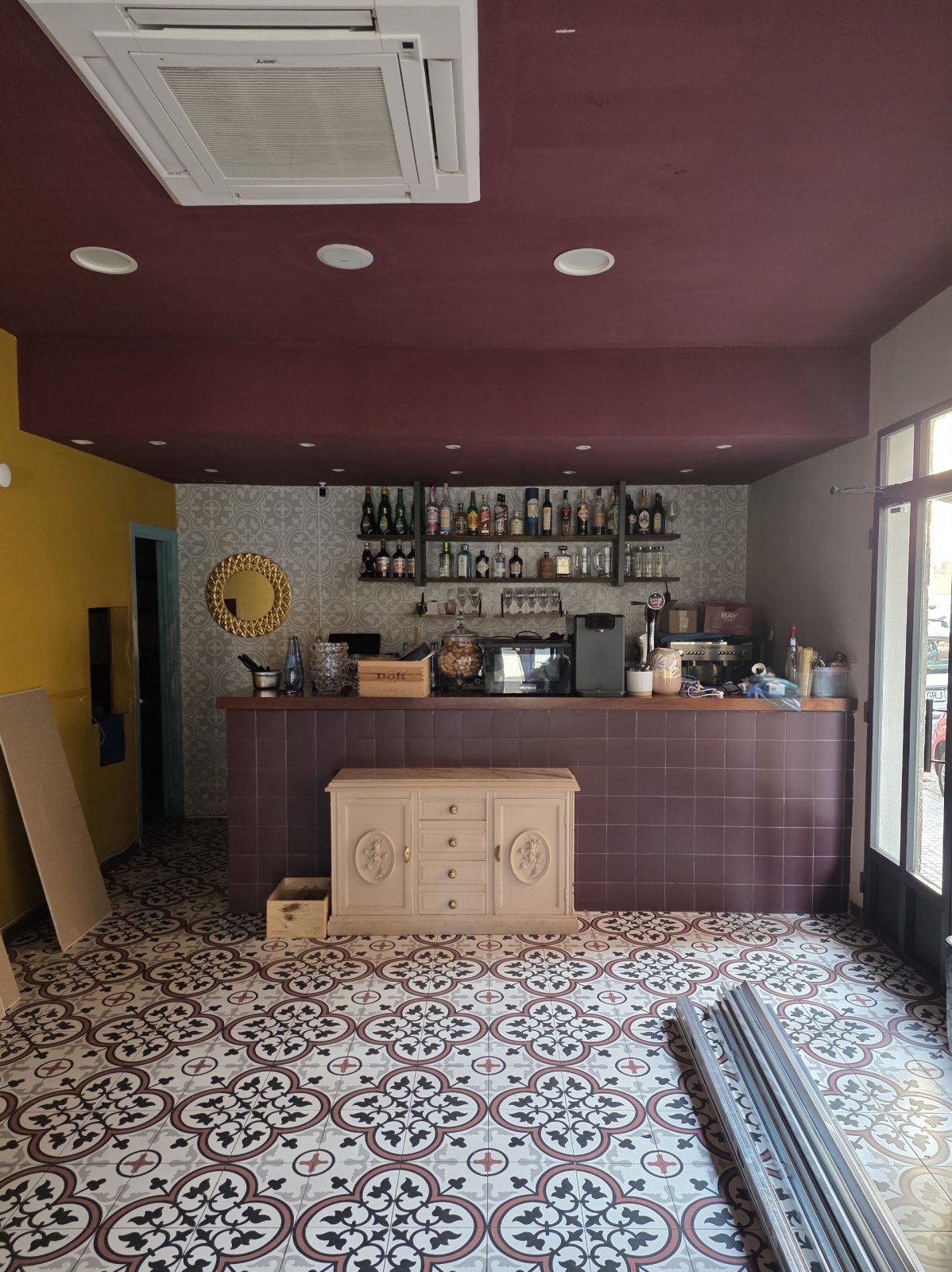

| Barra actual | 3,20 × 0,60 · h 1,11 | Medida en N14 · frente en x 3,49 · de y 0,05 a 3,25 |
| Ventanales fachada eje 1 | 2,47 + 2,48 m | Hueco acotado · vidrio de 0,73 a 2,34 m · cajón del estor hasta 2,56 (N17) |
| Puerta fachada eje 1 | 1,56 m · h 2,46 | Hueco acotado · travesaño a 2,16 (N14) · 4 hojas |
| Machón 0,65 | panel 1,30–2,44 | N17 · centro del globo del aplique a 2,19 · moldura horizontal a 1,14 |
| Acceso del chaflán | 2,37 m | Acotado · chaflán de 3,97 m (0,71 + 2,37 + 0,89) a ≈60° de la fachada |
| Ventanal fachada lateral | 2,39 m | Acotado · empieza a 1,01 m de la esquina del chaflán |
| Muro de aseos / muro diagonal | 2,96 / 2,21 m | Acotados · acceso a aseos de 1,05 m entre ellos |
| Muro amarillo | 5,51 m · y 4,05 | De x 1,79 a la esquina convexa en x 7,30 · puerta de cocina en x 1,82–2,53 · pasaplatos en x 2,80–3,20 |
| Pilares P1 y P2 | Ø 0,35 m | P1 en x 9,72 · y 2,58 · P2 en x 10,98 · y 4,76 |
| Clima y lámpara | 3 piezas | Clima 1 en x 9,34 · y 3,83 · clima 2 en x 5,53 · y 2,48 · lámpara de bolas en x 11,02 · y 3,25 |
| Muro de vinos y paso | 2 × 1,50 · 1,06 m | Propuesta · cara en x 3,56, fondo en x 3,21 · h 2,46 (bajo el cajón) |
| Mesas de 4 | 6 × 0,80 × 1,40 | A1–A4 con centro en y 0,77 · B1–B2 con centro en y 3,29 |
| Mesa compartida | 3,00 × 1,00 m | Propuesta · centro en x 12,59 · y 4,90 · paralela al ventanal lateral |
| Cómoda-recepción | 2,00 × 0,55 · h 1,05 | Propuesta · centro en x 8,07 · y 4,88 · contra el muro de 2,21 |
Coordenadas en metros desde la esquina interior de la fachada eje 1 con el muro oeste (marca 0,0). x crece a lo largo de la fachada; y hacia el eje 3. Las cotas del plano son exteriores: restar 0,20 m para pasar a este origen.
Acabados que se ven en las fotos
Pintura granate mate, downlights empotrados, 2 cassettes de clima de 4 vías.
Mostaza con moldura de zócalo, pasaplatos y puerta de cocina con marco turquesa.
Greige claro con paneles moldurados y moldura horizontal a 1,14 m.
Porcelánico efecto hidráulico, motivo cuadrilobulado burdeos, negro y gris sobre blanco.
Frente de azulejo granate de 15 × 15, encimera de madera, fondo con azulejo estampado gris.
Circulares de Ø 0,35, blanco roto, sin capitel.
Perfilería negra, estores enrollables con estampado de hojas.
Lámpara de globos opal con latón, apliques de cuello de cisne con globo, colgante sputnik.
Colores muestreados de las fotos, sin corrección de balance de blancos. Sirven de orientación, no como referencia RAL ni NCS.
Cómo se ha medido
La planta es la del plano: la he digitalizado y cuadrado con su cadena de cotas. Para las alturas he calibrado la cámara de cuatro fotos (N4, N14, N17 y F1) a la vez que la geometría. En cada una he medido en la imagen jambas, pilares, encuentros de muro con techo y suelo y la retícula del suelo, y he resuelto posición, orientación y focal de la cámara junto con las alturas del local.
Las alturas se cruzan entre fotos y coinciden: el techo a 2,90 m y el cajón a 2,46 m salen igual en N14 y en N4. El clima 2, situado desde N4, cae en el mismo sitio visto desde N14, a menos de 5 cm. La baldosa da la misma repetición en N14, N17 y F1.
Las otras 23 fotos están situadas a estima, mirando qué elementos del modelo salen en cada una. Su posición es orientativa, con un margen de ±0,5 m. Si un render necesita una de ellas, la calibro antes de empezar.
